| 品牌维视智造 | 软件名称VisionBank SVS智能视觉软件 |
| 版本语言简体中文版 | 软件类型机器视觉 |
| 系统平台要求Windows 7 | 版本类型标准版、 测试版 |
展开
VisionBank SVS智能视觉软件
软件特点
● VisionBank SVS工具库能够满足各种视觉需求，从几何物品的定位、检测、识别、测量，都能够解决
● 结合灵活而强大的PC-based应用开发，VisionBank SVS软件能够以***的超快速度，为各种机器视觉应用创建解决方案
● VisionBank SVS软件提供中、英两种语言选择，***兼容Win 7、Win8、Win10系统，客户可在32位与64位间无缝切换
● 各工具之间的拖放可实现快速的数值、结果和图像链接。
● 支持多种设备热插拔，无需断电就可添加或移除设备
● 工具组可重复使用的并缩短应用开发的时间
系统框架

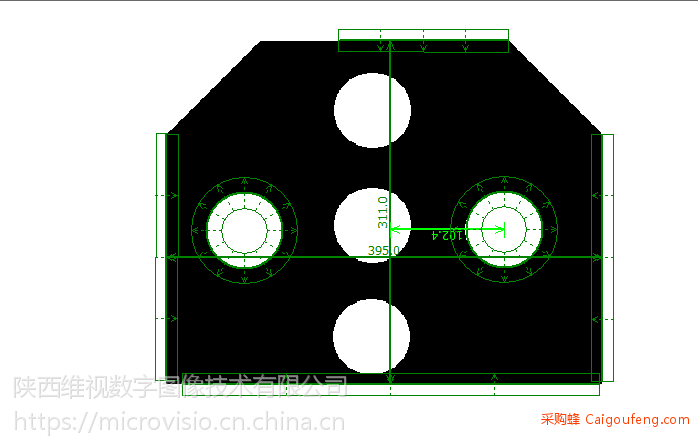

测量模块
● VisionBank SVS机器视觉测量软件适用于各行业产品在线、离线尺寸测量，1/4亚像素测量精度

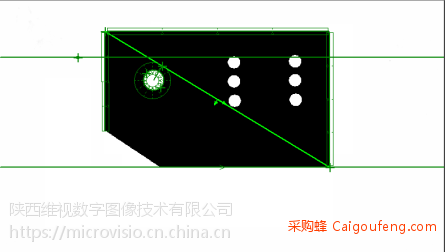

● 几十种几何算法运算，十多种测量工具，使得测量变得简单，强大
● 各工具之间的拖放可实现快速的数值、结果和图像链接。
● 测量结果可以Excel ，Txt，CSV等形式输出，统计数据
● 圆形、方形、棋盘格等标定板标定，比例尺标定
| 几何模块 |  |  | |
测量（计测）模块 |  |  | |

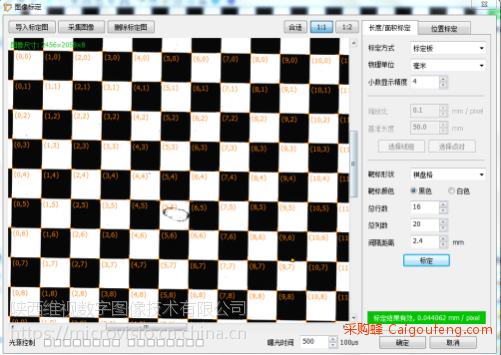

| 标定 |  | ***测量所选用的标定板标定，可使得检测精度达到um级别。亦可选用标准产品或标准块进行比例尺标定，方便、快捷，更适用于产线数据快速测量。 | |

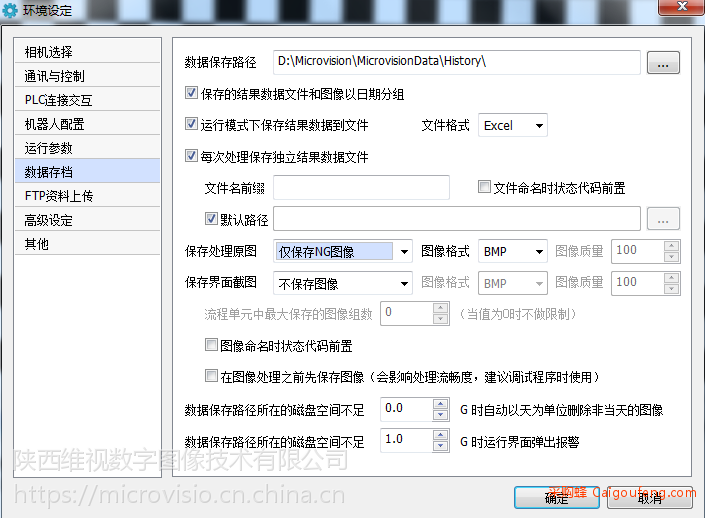

| 数据存储 |  | 可将数据保存为TXT、EXCEL、CSV格式，用户可设置数据保存路径。在数据记录窗口中查看***近100天的检查记录。保存的结果数据文件和图像以日期分组。 | |
机器人视觉引导定位模块

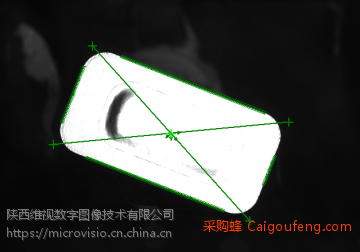

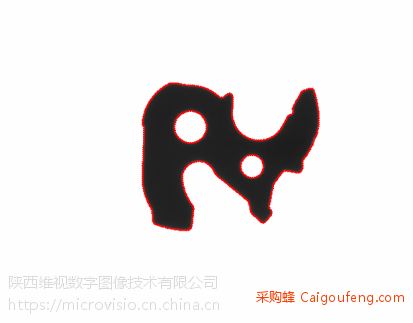

● 系统内嵌智能形状识别引擎，能够识别常见的基本几何图形
● 对于复杂形状，系统可以进行模板学习训练，进而实现复杂形状的识别
● ***兼容ABB、KUKA，FANUC、安川，川崎，新松等主流机器人，以及各类PLC控制系统实现无缝对接
● 多点映射标定及标定板标定，可将图像左边转化为世界坐标、及伺服运动脉冲等
● 标准协议的RS2162通讯、网络通讯（服务器、客户端），使得通讯更加简单化
| 定位模块 |  |  | |
| 几何模块 | |  | |

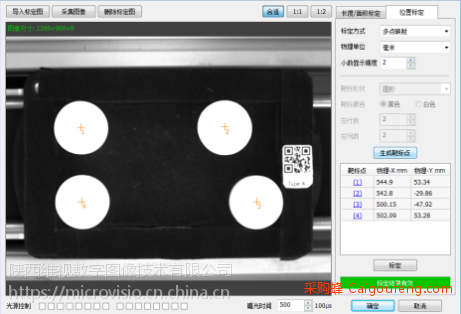

| 位置标定 |  | 采用映射算法，通过不在一条直线上的3个点或者更多点，将图像坐标转换为机器人坐标、伺服脉冲。 | |

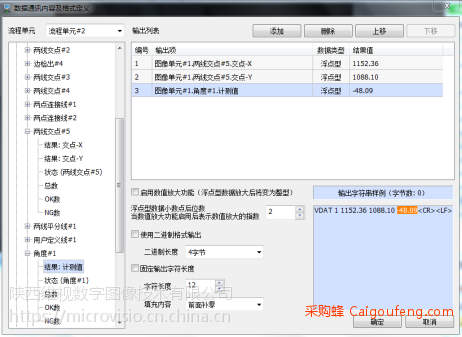

| 数据通讯 |  | 可根据需要选择发送的数据,数据可自由排列,可对发送数据格式进行调整。 | |
检测模块
● 检测组织错误、表面缺陷、产品损坏、缺失等特等
● 颜色检测分析、有序色块检测等
● 圆度检测、轨迹检测、直线边缘毛刺检测等
| 检测（有无）模块 |
|

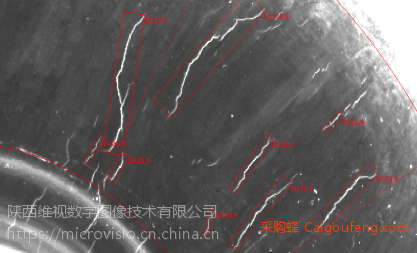

裂纹检测 |
识别模块
● OCR、OCV，读取和验证产品或元件上的字母、数字、字符等
● 读取一维条码、二维DataMatrix码、QR码
● 读取数据通讯输出，RS232、TCP/IP、I/O输出
| 识别模块 |  | 裂纹检测 |
***工具模块
| 腌膜 |  | 用户产生【掩膜区域】，后续的处理模块可以使用前面产生的【掩膜区域】 | |
| 逻辑控制 数据运算等 | | 对测量模块得到的结果进行数学计算产生新的数值，或比较两个字符串内容是否一致，可以设定固定字符串，等等 | |
| 图像预处理 |  | 在图像预处理中可以添加一系列预处理算法对图像逐步进行预处理。后续用户选择的模块是在预处理之后的图像上执行的。 | |
支持多种相机需求
VisionBank SVS软件可以基于数百种相机平台采集图像。目前可支持Microvision GIGE/USB系列相机、Basler GIGE系列相机、AVT GIGE/USB/1394系列相机，以及维视图像智能相机.
优势特点
● 智能化工程管理——可同时检测同一产线上的不同型号产品
● 多层级权限管理——提供“管理员”、“工程师”及“操作员”权限管理
● 高自由度的扩展性——面向高级用户开放SDK版本
● SDK层级的兼容性 ——系统直接搭载厂商原始驱动包
● 数据转译模块——可对输入输出的信号进行“转译”，支持用户自定义规则
● 本地及云端的数据存储——检测数据可本地存储也可上传到云端
● 其他辅助功能——包括智能参数确定、逻辑检测、灰度直方图、系统运行日志及额外的软键盘
